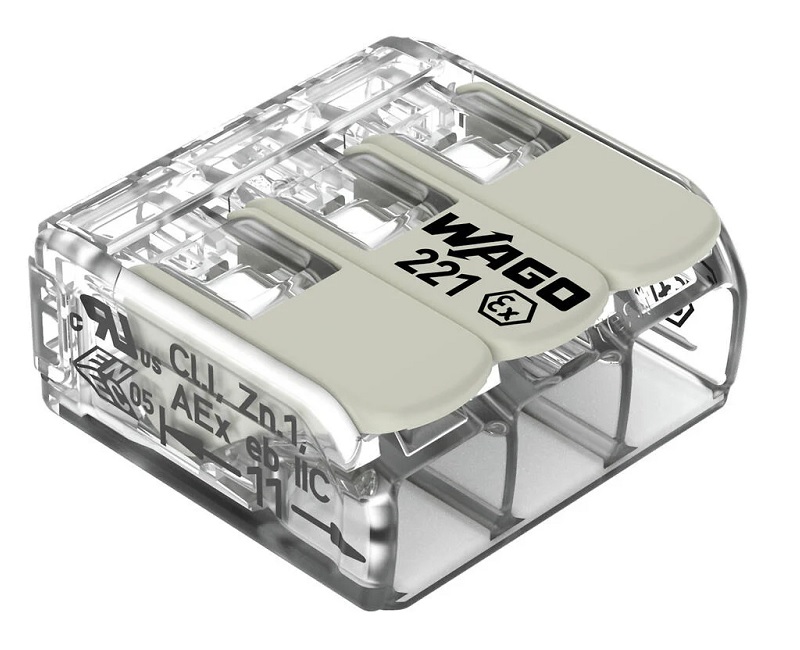

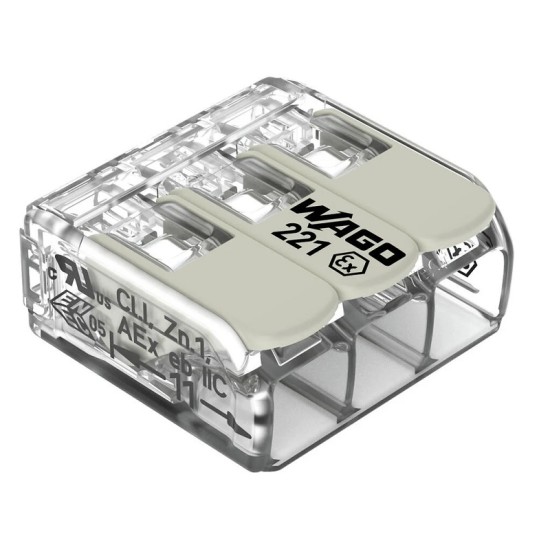

Złączka instalacyjna do zastosowań Ex e 3-przewodowa maks. 4 mm²

Złączka instalacyjna do zastosowań Ex e 3-przewodowa maks. 4 mm²

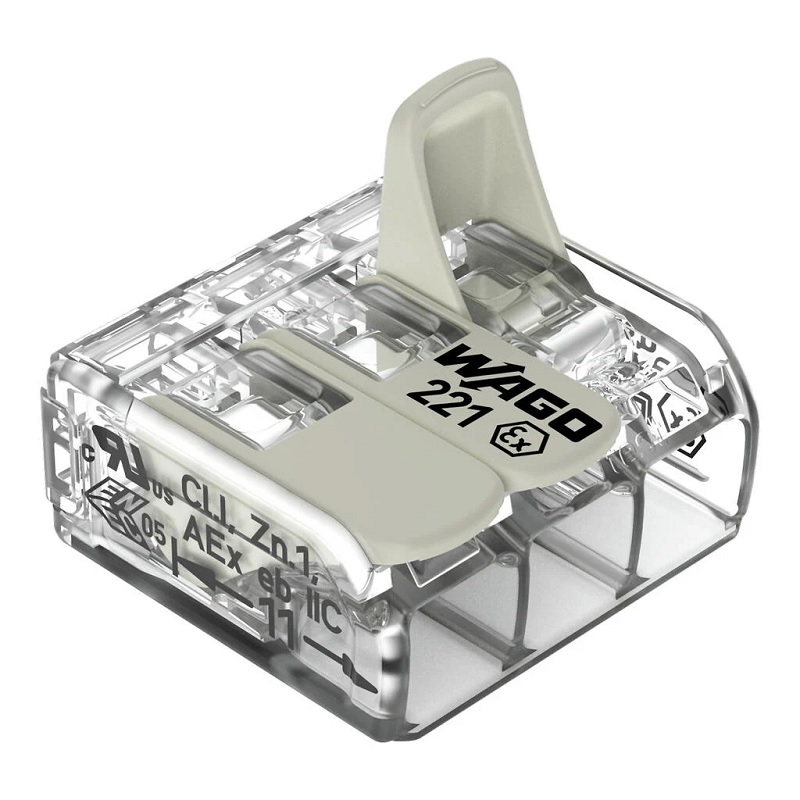

• Łatwa obsługa: podnieś dźwignię, wsuń przewód, opuść dźwignię
• Dostępne wersje 2-, 3- i 5-przewodowe
• Komfortowy montaż przewodów o przekroju od 0,14 do 4 mm²
• Montaż przewodów jedno- i wielodrutowych oraz linkowych
• Oszczędność czasu dla monterów i producentów urządzeń
• Szybkie podłączanie urządzeń o dużej mocy
• Bezpieczeństwo przy instalacji długich przewodów o większych przekrojach
• Adapter montażowy do montażu zgodnego z normami
• Napięcie robocze 275 lub 440 V
• Możliwość mocowania zgodnie z potrzebami własnymi klienta
• ATEX (Ex 2 II G)/IECEx (Ex eb IIC Gb) strefa 1, 2
• IECEX (Ex eb IIC Gb); American Ex (AEx eb IICGb)/klasa 1; strefa 1

• Dopuszczalne napięcie robocze złączki zamontowanej w adapterze (440 V lub 275 V) zależy od sposobu zabudowy.
• Dopuszczalne jest zastosowanie tylko z adapterem montażowym (221‑501). Możliwe jest zastosowanie innych adapterów (patrz pliki certyfikatów). Złączki należy zamontować w obudowie odpowiadającej wymaganiom dotyczącym ochrony przeciwwybuchowej, zgodnie z EN 60079-0, rozdział 1 lub EN 60079-31. Przy montażu w obudowie o rodzaju ochrony przeciwwybuchowej „budowa wzmocniona eb“ zgodnie z EN 60079-7 należy zachować powietrzne i powierzchniowe odstępy izolacyjne zgodne z tabelą 2 tej normy. Zastosowanie akcesoriów patrz punkt 1. Złączki te można stosować zarówno w grupie II, jak i w grupie I, ponieważ w obu grupach wymagania są identyczne.
• Zastosowanie tych komponentów wymaga oceny przez notyfikowane jednostki certyfikujące.

• Konstrukcja: złącze
• Jednostka pakowania: 100szt.

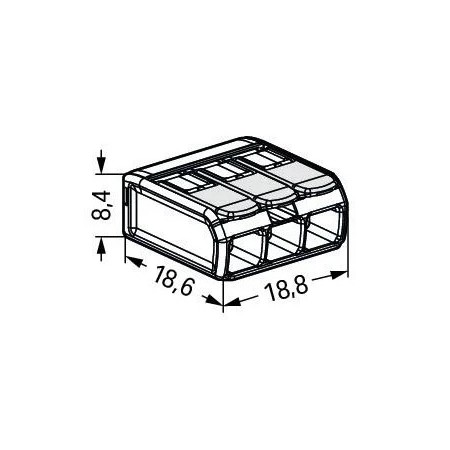

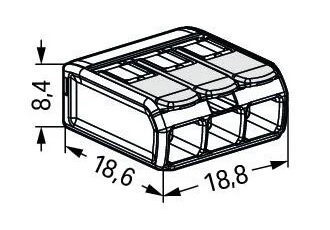

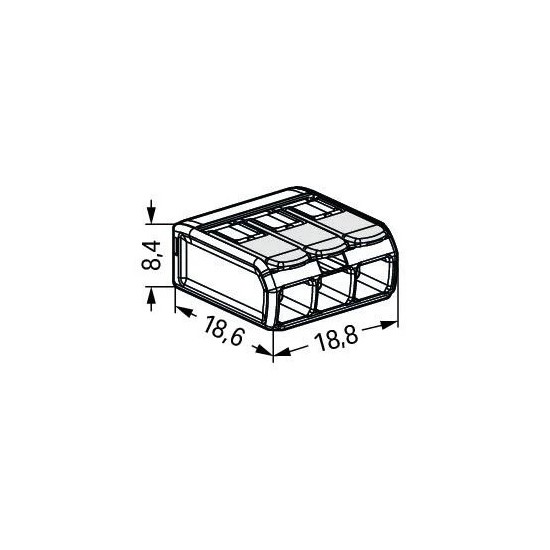

• Szerokość: 18,8 mm / 0.74 in
• Wysokość: 8,6 mm / 0.327 in
• Głębokość: 18,8 mm / 0.732 in
• Kolor: transparentny
• Kolor pokrywy: transparentny
• Kolor elementu montażowego: jasnoszary
• Masa: 2,7g
• Łączna liczba zacisków: 3
• Łączna liczba potencjałów: 1
• Technika podłączania przewodu: CAGE CLAMP®
• Sposób otwierania zacisku: Dźwignia
• Materiał podłączanego przewodu: Miedź
• Przekrój znamionowy: 4 mm² / 12 AWG
• Przewód jednodrutowy: 0,2 … 4 mm² / 24 … 12 AWG
• Przewód wielodrutowy: 0,2 … 4 mm² / 24 … 12 AWG
• Przewód linkowy: 0,14 … 4 mm² / 24 … 12 AWG
• Długość odizolowania przewodu: 11 mm / 0.43 in
• Kierunek oprzewodowania: Oprzewodowanie z boku
