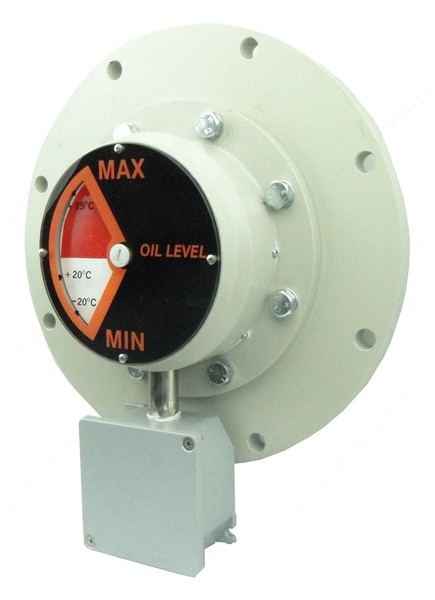

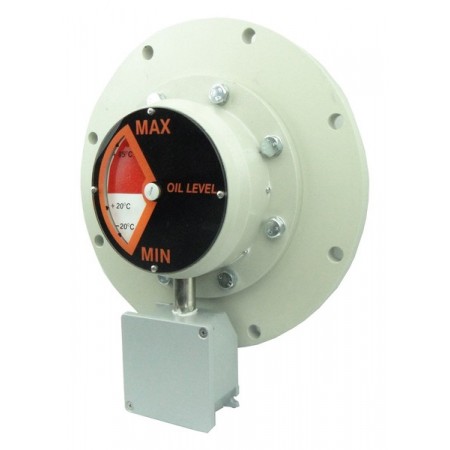

Wskaźnik poziomu oleju TYP-OL-220

Wskaźnik poziomu oleju TYP-OL-220

Wskaźnik poziomu oleju TYP-OL-220 bez worka.

1. Wstęp
Wskaźniki poziomu oleju mogą być montowane do konserwatorów tradycyjnych gdzie pływak olejowskazu zmienia swoje położenie przy zmianie lustra oleju. W tym rozwiązaniu pływak znajduje się na powierzchni oleju i jest wypierany
przez lustro oleju.Pływak wykonany jest z materiału o małym ciężarze właściwym a jego wielkość jest tak dobrana aby mógł unieść mechanizmy napędowe wskaźnika. W przypadku olejowskazów montowanych w konserwatorach z workiem gumowym położenie pływaka zmienia się ze zmianą położenia ściany worka. Przy zmianach objętości worka pływak porusza się po dolnej ścianie worka.Z uwagi na swoją wyporność wskazuje on dokładnie poziom dolnej ściany worka który leży na powierzchni oleju w konserwatorze.

2. Budowa olejowskazu

• Na zewnętrznej obudowie korpusu wykonanego ze stopu aluminiowego znajduje się tarcza wskaźnika poziomu oleju.
• Tarcza połączona jest mechanicznie z magnesem.
• Wewnętrzna olejowa część wskaźnika posiada ramie z pływakiem.
• Ramie zamontowane jest na osi.
• Wewnętrzna część osi wyposażona jest w magnes.
• Ruch pływaka powoduje ruch ramienia z magnesem.
• Magnes połączony ze wskaźnikiem w czasie ruchu pływaka ustawia się w tym samym położeniu.
• Dodatkowo na osi napędowej wskaźnika zamontowano dwa mikro wyłączniki sygnalizujące minimalne i maksymalne położenie wskaźnika poziomu oleju.
• Styki mikro wyłącznika wyprowadzone są do zewnętrznej puszki zaciskowej.
• Kable zewnętrzne do sygnalizacji wprowadza się do puszki przez dławik Pg16.

3. Sposób działania

• Zmiana temperatury w transformatorze a więc zmiana poziomu oleju w konserwatorze powoduje ruch pływaka oraz synchroniczny obrót obu magnesów i tarczy wskaźnikowej.
• Pływak przemieszcza się w płaszczyźnie prostopadłej lub równoległej do płaszczyzny tarczy wskaźnikowej.
• Olejowskazy montowane w konserwatorze bez worka posiadają pływak montowany w płaszczyźnie równoległej do tarczy wskaźnikowej.
• Olejowskazy montowane pod workiem gumowym z reguły maja pływak montowany w płaszczyźnie prostopadłej.
• Wskaźniki montowane pod workiem mają nieco odmienną konstrukcję od wskaźników tradycyjnych ze względu na ograniczony ruch pływaka.
• Te ograniczenia wymuszają potrzebę wyposażania wskaźnika w przekładnię 2:1 ograniczającego zakres ruchu od położenia min do max do 60 stopni.
• Tradycyjny wskaźnik poziomu oleju posiada pływak mocowany bezpośrednio do olejowskazu co zwiększa zakres ruchu do 120 stopni.
• Z przytoczonego opisu wynika , że wskaźniki montowane pod workiem są bardziej czułe na zmiany poziomu oleju i nieodpowiednie dobranie długości ramienia spowoduje błędne wskazanie poziomu oleju.
• W celu wykluczenia możliwości powstania pomyłek w dalszej części opracowania podano wzór do obliczenia długości ramienia wskaźnika poziomu oleju.

Dane techniczne
Temperatura pracy -40º do 100ºC
Dopuszczalne nadciśnienie w zbiorniku 1000hPa
Prąd łączenia styków 2,5 A 250V AC
Konserwacja nie wymaga

Instrukcja montażu wskaźnika poziomu oleju OL 220 do konserwatorów z workiem

Montaż wskaźnika poziomu oleju wykonuje się po ustaleniu długości ramienia wskaźnika. Podstawą do wyznaczenia długości jest wzór lub długości podawane w tabeli 1. Po dobraniu długości możliwy jest montaż wskaźnika do konserwatora. W celu uniknięcia możliwości blokowania się wskaźnika w pozycji max. Należy sprawdzi wskazania wskaźnika poziomu oleju na połowie wysokości konserwatora.

W tym celu należy przygotować drewnianą listewkę o długości równej połowie średnicy konserwatora. Następnie należy podeprzeć ramię olejowskazu na końcu jego ramienia przy pływaku. W tym położeniu zewnętrzny wskaźnik winien znajdowac się w środkowym położeniu W przypadku błędnego wskazywania położenia wskaźnika należy przeprowadzić regulację położenia ramienia pływaka. Dla przeprowadzenia drobnej korekty dopuszcza się podgięcie ramienia
w takim stopniu aby zewnętrzny wskaźnik znajdował się w środkowym położeniu. W przypadku konieczności przeprowadzenia większej regulacji należy dokona przestawienia na kołach zębatych.
