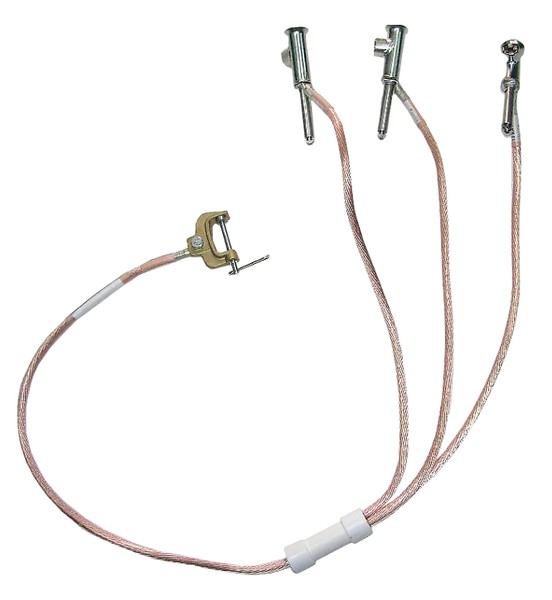

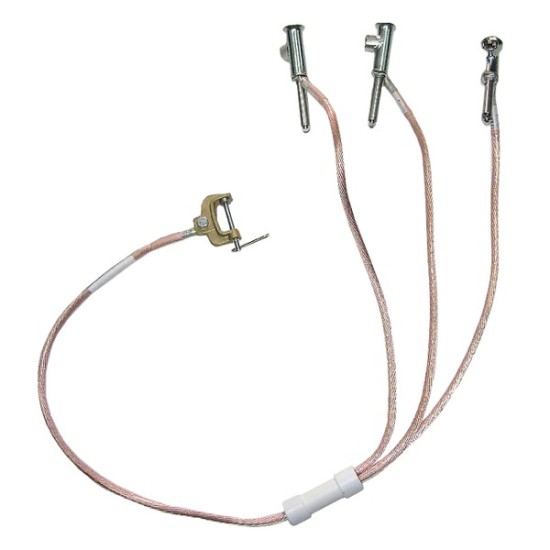

Uziemiacz przenośny do przyłącza typu sworzeń U-S

Czas wysyłki: do 5 dni roboczych

Numer katalogowy: U3-S-1/0,7-13/1-50-(I)(WR-8)

Stan produktu: Nowy

Producent: WSE Aktywizacja

Typ uziemiacza

Cena brutto: 3 264,05 zł

Cena netto: 2 653,70 zł

Najniższa cena z 30 dni to 3 264,05 zł

Ilość:

szt.

Dodaj do koszyka

Dodaj do schowka

Zapytaj o produkt Poleć znajomemu

Opis produktu
Produkty powiązane (1)
Dokumenty (1)

SPOSÓB OZNACZANIA UZIEMIACZA PRZENOŚNEGO DO PRZYŁĄCZA TYPU SWORZEŃ U-S:
U1-S-L-I/t-S-(C)
oraz
U3-S-L/L1-I/t-S-(B)(C)

gdzie:
L - długość przewodu uziemiającego (od 0,3 [m] z gradacją co 0,2 [m]),
L1 - długość przewodu zwierającego (fazowego) (od 0,3 [m] z gradacją co 0,2 [m]),
UWAGA: Długość całkowita uziemiacza jednozaciskowego i wielozaciskowego w wykonaniu równoległym nie może przekraczać 8m.

I - I_r znamionowy prąd zwarcia dla czasu zwarcia t_r [kA],
t - t_r znamionowy czas zwarcia [s],
S – przekrój przewodów uziemiacza wynikający ze znamionowego prądu i czasu zwarcia [mm²],
B - sposób połączenia przewodów uziemiacza wielozaciskowego:
I - uziemiacz ze złączem środkowym izolowanym,
C - oznaczenie zacisku uziomowego (WR-S, WR-7, WR-6 lub inny),
SI – przewody wykonane w osłonie silikonowej.

Przeznaczenie uziemiacza trójzaciskowego do przyłącza typu sworzeń 13 kA

Przenośny uziemiacz U-S do przyłącza typu sworzeń zabezpiecza miejsca pracy przy liniach i urządzeniach elektroenergetycznych wyposażonych w przyłącze typu sworzeń /np. rozdzielnice RSK-6/. Uziemiacz U-S budowany jest w zakresie prądów znamionowych Ir od 4 kA do 13 kA dla czasu tr = 1 s. Zacisk fazowy WT-S wykonany z wyprofilowanej rury miedzianej jest wyposażony w specjalny ślizgacz zapewniający odpowiedni styk elektryczny. Zaciski fazowe zakładane są za pomocą drążka izolacyjnego UDI do zakładania uziemiaczy. Końcówka zacisku daje możliwość zamocowania go bezpośrednio w głowicy drążka, nasunięcia na uziemiany element i zdjęcia drążka bez konieczności odblokowywania zatrzasku głowicy. Uziemiacz może być wykonany w wersji trójzaciskowej lub jednozaciskowej. Dla uziemiacza trójzaciskowego zaciski fazowe połączone są przewodami zwierającymi z linki miedzianej ze złączem i dalej przewodem uziemiającym z zaciskiem uziomowym WR-8 lub WR-6 lub WR-7 lub wykonanym odlewem z mosiądzu lub innym.

W wersji jednozaciskowej zacisk fazowy połączony jest przewodem uziemiającym z linki miedzianej bezpośrednio z zaciskiem uziomowym. Złącze łączące przewody uziemiacza U3-S są odporne na penetrację wilgoci i zapewniające elektryczną izolację zewnętrzną połączonych ze sobą linek. Odgiętki z klejem zabezpieczają linkę przed uszkodzeniem w miejscach zamocowania i wilgocią.

Zakres pracy uziemiacza trójzaciskowego

Uziemiacz trójzaciskowy U-SW z silikonową osłoną przewodów pracuje w przedziale temperatur od - 40 °C do + 70 °C
Uziemiacz trójzaciskowy U-SW z osłoną przewodów PCV pracuje w przedziale temperatur od - 25 °C do + 55 °C

Wymiary standardowych przewodów uziemiacza U-SW

Typowe długości przewodów uziemiaczy to:

L = 1 m
L1 = 0,7 m

Zamówienia niestandardowe uziemiacza U-SW

Istnieje możliwość wykonania uziemiacza o innych długościach L i L1 z gradacją co 0,2 m przy założeniu, że:

Długość przewodu L uziemiacza jednozaciskowego lub suma długości przewodów L + L1 uziemiacza wielozaciskowego o przewodach połączonych równolegle nie przekroczy 8 m.

Uwaga! Ten produkt podlega okresowym badaniom kontrolnym.

Czas, po którym powinno być wykonane następne badanie tego produktu - 5 lat
Możemy wykonać dla Ciebie to badanie - Przejdź do zamówienia badania < kliknij tutaj

Produkt będzie posiadał naklejkę z kodem QR, który po zeskanowaniu telefonem umożliwi Ci szybki dostęp do informacji o Twoim produkcie.

Zapraszamy do założenia konta w naszym systemie kodów QR, który ułatwi Ci kompleksową logistykę monitorowania Twoich produktów:

Zarejestruj się w naszym QR system < kliknij tutaj

Dane kontaktowe producenta:

KONFEXIM SC, Jutrzenki 58, 02-230 Warszawa, Polska, e-mail: biuro@konfexim.pl, infolinia sklepu: 22 632 97 24
