Uniwersalny drążek izolacyjny UDI-B

Uniwersalny drążek izolacyjny UDI-B

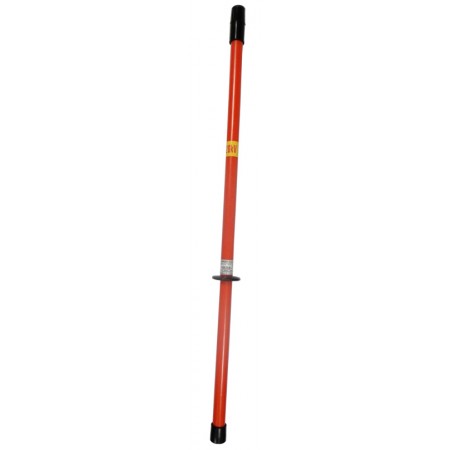

Uniwersalny drążek izolacyjny UDI-B jest przeznaczony do obsługi elektroenergetycznych urządzeń niskiego, średniego oraz wysokie napięcia. Uniwersalne i popularne rozwiązanie o napięciu znamionowym do wyboru. Izolując użytkownika od urządzeń elektroenergetycznych będących pod napięciem, zapewnia skuteczną ochronę przed porażeniem elektrycznym. Stosowanie drążków izolacyjnych zostało dopuszczone do prac pod napięciem, jak również jako same elementy uziemiające.


Uniwersalny drążek izolacyjny UDI-B – wysoka wytrzymałość

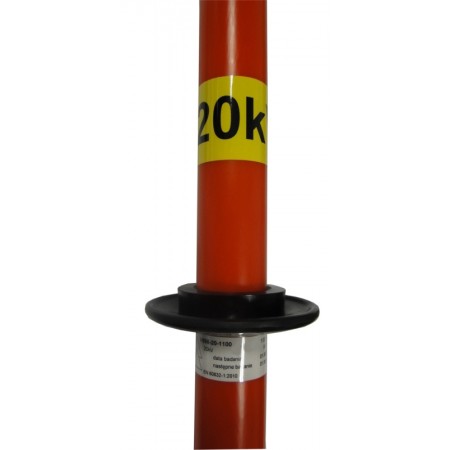

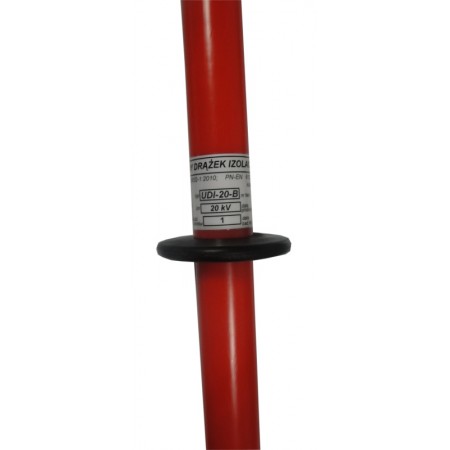

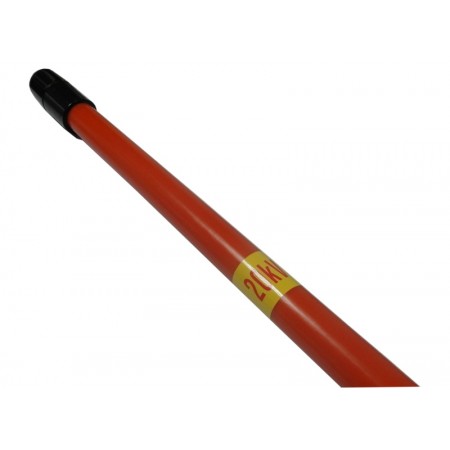

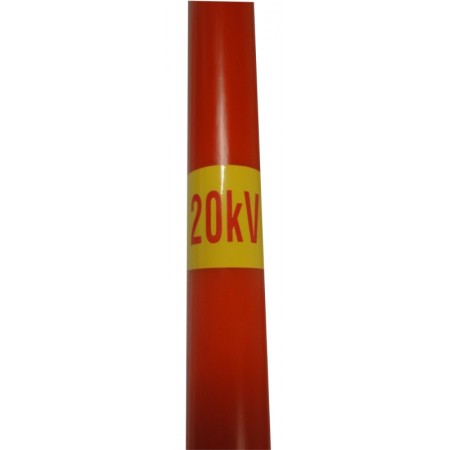

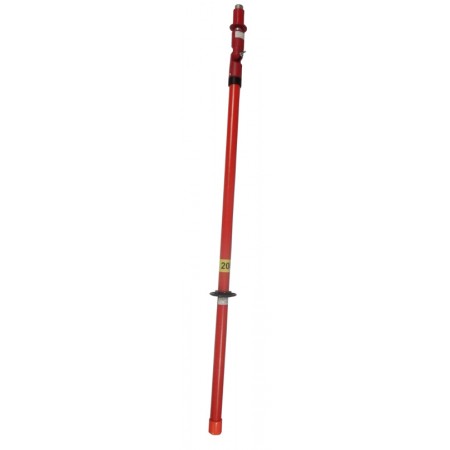

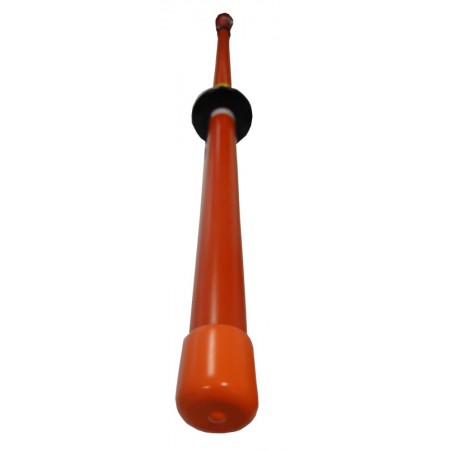

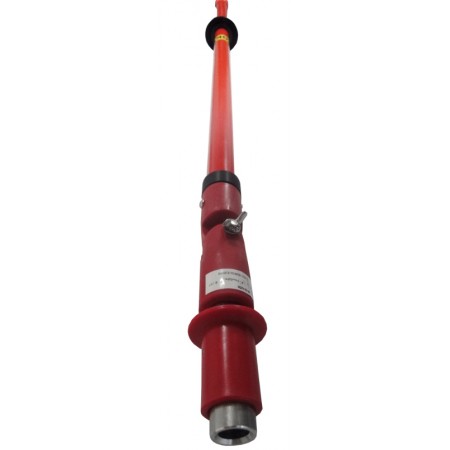

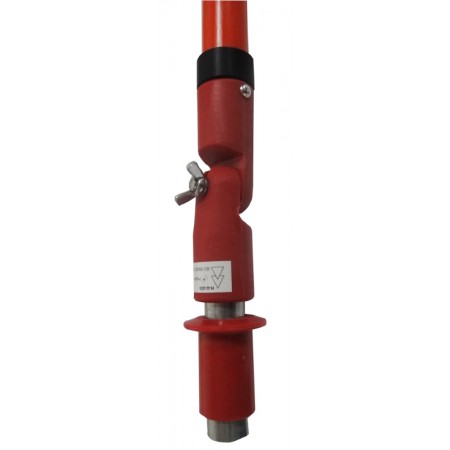

Do wykonania drążka izolacyjnego została wykorzystana rura szkłoepoksydowa. Wypełniona pianką poliuretanową rura, charakteryzuje się wysoką wytrzymałością. Głowica drążka i ogranicznik wykonano z tworzywa izolacyjnego. Z kolei do wykonania nasadki zaślepiającej drążek od spodu użyto gumy wyróżniającej się wysoką odpornością na udary mechaniczne. Wszystkie materiały charakteryzuje wysoka wytrzymałość elektryczna, jak i mechaniczna. W zależności od napięcia znamionowego drążek izolacyjny produkowany jest jako jednolity bądź wieloczłonowy. W modelu wieloczłonowym dodatkowo zastosowane zostały wytrzymałe złącza odporne na uszkodzenia. Mocowanie w drążku wskaźnika lub elementu roboczego umożliwia głowica systemu UDI, w którą został wyposażony każdy drążek.


Uniwersalne zastosowanie drążka izolacyjnego UDI-B

• Zacisk fazowy uziemiacza przenośnego z uchwytem do bezpośredniego mocowania w głowicy drążka
• Zaczep manewrowe ZO, ZU, ZL
• Chwytak manewrowy ChM
• Wskaźnik wysokiego napięcia
• Jednobiegunowe dwubiegunowe uzgadniacze faz


Drążki odpowiadają poniższym normom:

• PN-EN 60832-1:2010 Prace pod napięciem. Drążki izolacyjne i narzędzia wymienne. Część 1: Drążki izolacyjne (oryg.)
• PN-EN 60855: 1999 Rury izolacyjne wypełnione pianką i pręty pełne do prac pod napięciem
• PN-EN 61230: 2011 Prace pod napięciem. Przenośny sprzęt do uziemiania lub uziemiania i zwierania
• WTO-4/01 Uniwersalne drążki izolacyjne UDI-B i drążki izolacyjne uziemiające DU-A


Prawidłowe zamawianie drążków

Składając zamówienie na drążek, trzeba podać symbol drążka wskazujący napięcie znamionowe. Typowym wymiarem drążka jest L min. Podczas zamawiania innej długości, należy dobrać długość w skali między minimalną a maksymalną długością całkowitą. Dopuszcza się klasyfikację do 10 cm. Drążek zapakowany jest w pokrowiec z powlekanej wodoodpornej tkaniny.

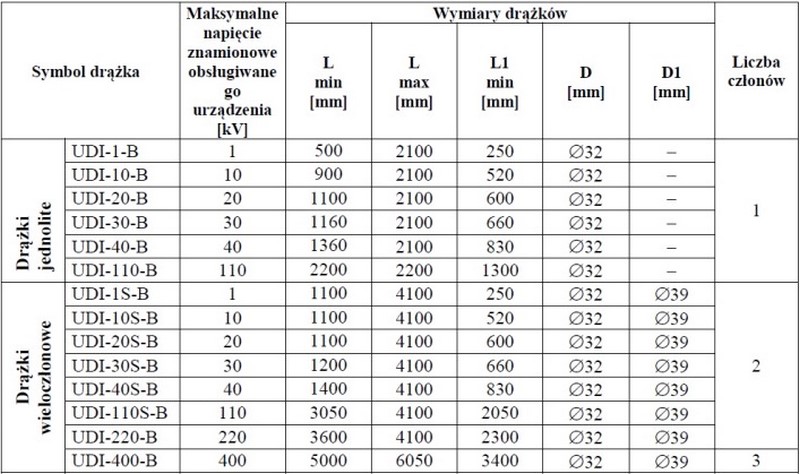

Specyfikacja:
