Trakcyjny drążek uziemiający TDO-4-B

Trakcyjny drążek uziemiający TDO-4-B

Uniwersalny drążek izolacyjny TDO-4-B wspomaga obsługę elektroenergetycznych urządzeń niskiego, średniego i wysokiego napięcia (w zależności od napięcia znamionowego). TDO-4-B chroni przed porażeniem elektrycznym, izoluje użytkownika od urządzeń elektroenergetycznych pod napięciem.

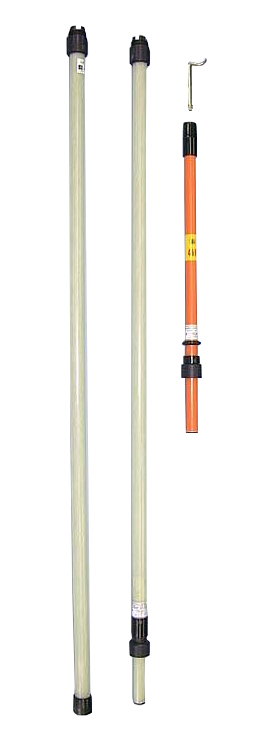

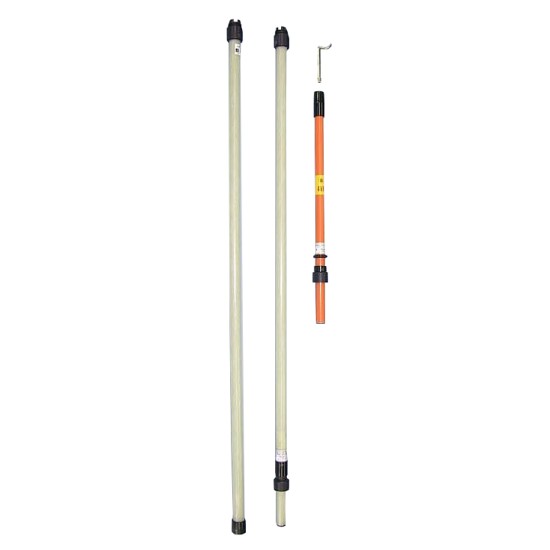

Drążek trakcyjny jest wyprodukowany z rury szkłoepoksydowej wypełnionej pianką poliuretanową o doskonałej wytrzymałości mechanicznej i elektrycznej. Drążek jest malowany na pomarańczowo. Głowica drążka i ogranicznik części chwytowej są wykonane z tworzywa izolacyjnego. Nasadka, która zaślepia drążek od spodu, wykonana jest z odpornej na udary mechaniczne gumy. W zależności od napięcia znamionowego wykonuje się drążki jednolite lub wieloczłonowe. Złącza drążka wieloczłonowego są wykonane z tworzywa o wysokiej wytrzymałości elektrycznej i mechanicznej. Wszystkie drążki są zaopatrzone w głowicę systemu UDI służącą do mocowania w drążku dowolnego wskaźnika lub elementu roboczego.

Z uniwersalnym drążkiem izolacyjnym UDI-B współpracują wyroby:

• Zacisk fazowy uziemiacza przenośnego posiadający uchwyt przystosowany do bezpośredniego mocowania w głowicy drążka (np. WT-P)
• Zaczep manewrowy ZO służący do obsługi odłączników niewyposażonych w napęd mechaniczny, zaczep manewrowy ZU służący do zakładania i zdejmowania uziemiacza przenośnego, którego zacisk fazowy nie jest bezpośrednio mocowany w głowicy drążka oraz zaczep manewrowy ZL służący do zdejmowania uziemiaczy przenośnych lekkich
• Chwytak manewrowy ChM służący do wkładania i wyjmowania wkładek bezpiecznikowych
• Wskaźniki wysokiego napięcia służące do sprawdzania obecności napięcia
• Jednobiegunowe uzgadniacze faz
• Dwubiegunowe uzgadniacze faz

Podczas zamawianiu drążków izolacyjnych prosimy podać symbol drążka określający napięcie znamionowe np.: UDI-10-B. Wymiar standardowy drążka to L min – minimalny. Przy zamawianiu długości drążka innych niż standardowa, należy dobrać długość z zakresu minimalnej i maksymalnej długości całkowitej z dopuszczalną gradacją, co dziesięć centymetrów. Drążki są pakowanie w pokrowiec z tkaniny powlekanej wodoodpornej.

Dokumenty powiązane

• PN-EN 60832-1:2010 Prace pod napięciem. Drążki izolacyjne i narzędzia wymienne. Część 1: Drążki izolacyjne (oryg.).
• PN-EN 60855: 1999 Rury izolacyjne wypełnione pianką i pręty pełne do prac pod napięciem.
• PN-EN 61230: 2011 Prace pod napięciem. Przenośny sprzęt do uziemiania lub uziemiania i zwierania.
• WTO-4/01 Uniwersalne drążki izolacyjne UDI-B i drążki izolacyjne uziemiające DU-A. Sierpień 2011 r.
