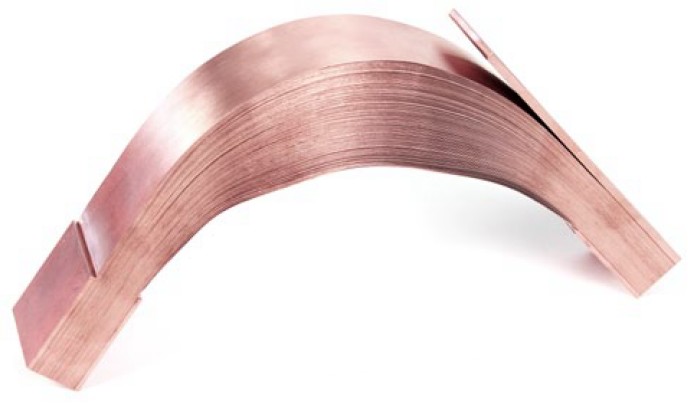

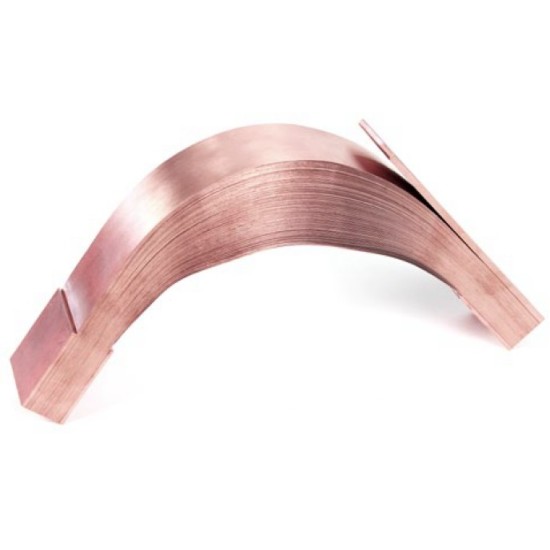

Połączenia elastyczne z blaszek miedzianych zgrzewanych

Czas wysyłki: do 14 dni roboczych

Numer katalogowy: EG-PE

Stan produktu: Nowy

Produkt gabarytowy: Tak

Wymiary

Cena brutto: 144,28 zł

Cena netto: 117,30 zł

Cena poprzednia: 169,74 zł

Najniższa cena w okresie 30 dni przed wprowadzeniem obniżki to 169,74 zł

Ilość:

szt.

Dodaj do koszyka

Dodaj do schowka

Zapytaj o produkt Poleć znajomemu Produkt w PDF-ie

Opis produktu
Dokumenty (1)
Recenzje produktu - dodaj nową (0)

Połączenia elastyczne ze zgrzewanych blaszek miedzianych

Złącza elastyczne z miedzi wykonuje się z wielu pojedynczych taśm miedzianych. Ich grubość wacha się od 0,1 do 0,5 mm. Są one zgrzewane, zespawane lub zanitowane. Końcówki połączenia mogą być srebrzone, niklowane lub cynowane — na życzenie klienta. Prosimy o wpisanie uwag w szczegółach zamówienia.

Oznaczenia wymiarów do wyboru:

np: 40x9x240 to:
40 - wymiar B (szerokość skuwki)
9 - wymiar ca. S (grubość skuwki)
240 - długość połączenia

Rysunki techniczne zamieszczone są w karcie katalogowej.

Tabela standardowych miedzianych połączeń zgrzewanych

Numer	Przekrój [mm²]	DC*	Wymiary powierzchni styku

			B	A	ca.S
EG-PE-20	80	377	20	20	5
EG-PE-21	100	421	20	20	6
EG-PE-22	120	464	20	20	7
EG-PE-23	140	505	20	20	8
EG-PE-24	160	545	20	20	9
EG-PE-25	180	584	20	20	10
EG-PE-40	200	669	40	40	5
EG-PE-41	240	741	40	40	6
EG-PE-42	280	809	40	40	7
EG-PE-43	320	874	40	40	8
EG-PE-44	360	937	40	40	9
EG-PE-45	400	997	40	40	10
EG-PE-50	250	810	50	50	5
EG-PE-51	300	895	50	50	6
EG-PE-52	350	975	50	50	7
EG-PE-53	400	1052	50	50	8
EG-PE-54	500	1196	50	50	10
EG-PE-55	600	1332	50	50	12
EG-PE-56	650	1397	50	50	13
EG-PE-57	700	1462	50	50	14
EG-PE-58	750	1525	50	50	15
EG-PE-60	360	948	60	60	6
EG-PE-61	420	1139	60	60	7
EG-PE-62	480	1227	60	60	8
EG-PE-63	540	1311	60	60	9
EG-PE-64	600	1392	60	60	10
EG-PE-65	720	1546	60	60	12
EG-PE-66	780	1620	60	60	13
EG-PE-67	840	1693	60	60	14
EG-PE-68	900	1764	60	60	15
EG-PE-80	400	1220	80	80	5
EG-PE-81	480	1344	80	80	6
EG-PE-82	560	1460	80	80	7
EG-PE-83	640	1570	80	80	8
EG-PE-84	720	1674	80	80	9
EG-PE-85	800	1775	80	80	10
EG-PE-86	960	1966	80	90	12
EG-PE-87	1040	2057	80	80	13
EG-PE-88	1120	2146	80	80	14
EG-PE-89	1200	2233	80	80	15
EG-PE-100	800	1906	100	100	8
EG-PE-101	1000	2150	100	100	10
EG-PE-102	1200	2377	100	100	12
EG-PE-103	1400	2590	100	100	14
EG-PE-104	1500	2693	100	100	15
EG-PE-105	1600	2793	100	100	16
EG-PE-106	1800	2988	100	100	18
EG-PE-107	2000	3176	100	100	20
EG-PE-108	2500	3624	100	100	25
EG-PE-120	1200	2520	120	120	10
EG-PE-121	1320	2653	120	120	11
EG-PE-122	1440	2781	120	120	12
EG-PE-123	1560	2906	120	120	13
EG-PE-124	1680	3027	120	120	14
EG-PE-125	1800	3145	120	120	15
EG-PE-126	2040	3372	120	120	17
EG-PE-127	2400	3698	120	120	20
EG-PE-128	3000	4207	120	120	25
EG-PE-150	1500	3065	150	150	10
EG-PE-151	1800	3379	150	150	12
EG-PE-152	2100	3672	150	150	14
EG-PE-153	2400	3949	150	150	16
EG-PE-154	2700	4214	150	150	18
EG-PE-155	2850	4342	150	150	19
EG-PE-156	3000	4468	150	150	20
EG-PE-200	2000	3956	200	200	10
EG-PE-201	2200	4159	200	200	11
EG-PE-202	2400	4355	200	200	12
EG-PE-203	2600	4543	200	200	13
EG-PE-204	2800	4726	200	200	14
EG-PE-205	3000	4903	200	200	15
EG-PE-206	3200	5075	200	200	16
EG-PE-207	3400	5244	200	200	17
EG-PE-208	3800	5569	200	200	19
EG-PE-209	4000	5727	200	200	20

*Wartości orientacyjne obliczone według następujących parametrów:
1. Montaż pionowo, wewnątrz budynku (brak wymuszonego przepływu powietrza), prąd stały.
2. Maksymalna temperatura powietrza 40˚C
3. Temperatura pracy połączenia 90˚C
4. Konduktywność powyżej: 101% IACS

Karta katalogowa - POBIERZ
