JAK WYBRAĆ MUFĘ KABLOWĄ? PORADNIK DLA INSTALATORÓW

Wybór odpowiedniej mufy kablowej jest kluczowy dla zapewnienia niezawodności i bezpieczeństwa instalacji elektrycznych. W tym poradniku przedstawimy różne rodzaje muf kablowych, ich zastosowanie w energetyce oraz wskazówki dotyczące montażu, aby ułatwić instalatorom dokonanie najlepszego wyboru.

Spis treści:

1. Rodzaje muf kablowych
2. Zastosowanie muf kablowych w energetyce
3. Instrukcja montażu muf kablowych

Rodzaje muf kablowych

Na rynku dostępne są różne typy muf kablowych, dostosowane do specyficznych potrzeb instalacji:

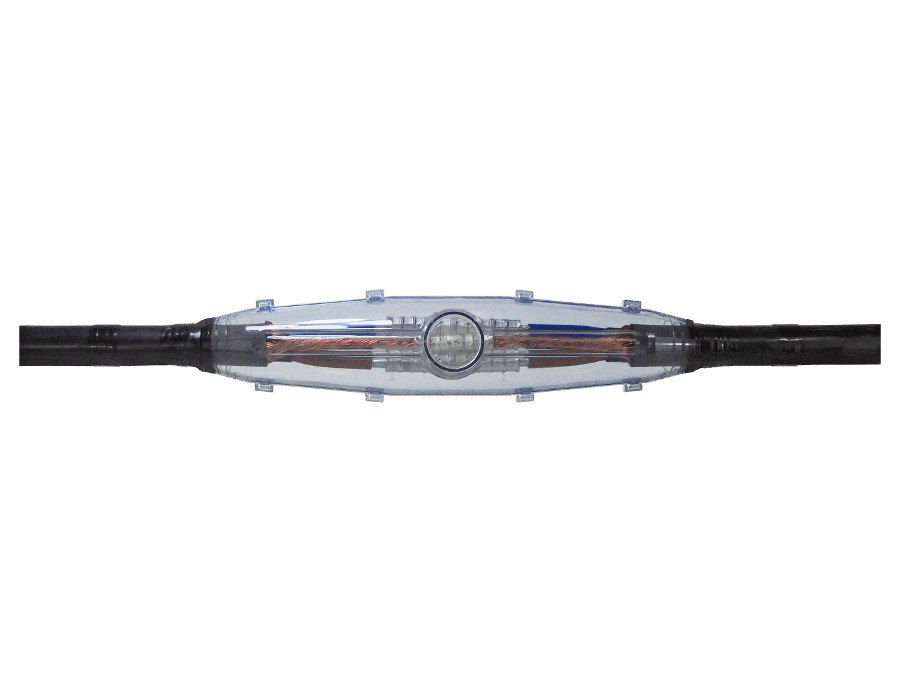

• Mufy przelotowe niskiego napięcia (nN): Przeznaczone do łączenia kabli jedno- i trzyżyłowych o izolacji z tworzyw sztucznych. Charakteryzują się wysoką wytrzymałością mechaniczną i prostym montażem. Przykładem jest żywiczna mufa przelotowa M-Euroline, dostępna w różnych wariantach, takich jak M11, M12, M13 czy M14.

• Mufy przelotowe średniego napięcia (SN): Stosowane do kabli jedno- i trzyżyłowych o izolacji z tworzyw sztucznych, bez warstwy półprzewodzącej, do 7,2 kV. Zapewniają wysoką wytrzymałość i łatwość montażu. Przykładem jest mufa przelotowa SMH, dostępna w różnych typach, takich jak SMH1 400-500 MS6 czy SMH1 630 MS6.

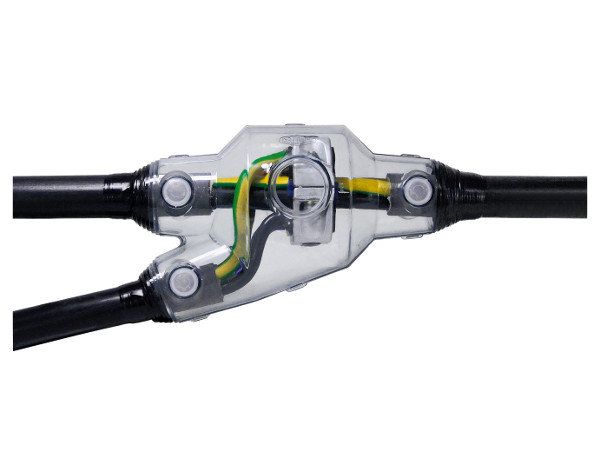

• Mufy rozgałęźne: Umożliwiają rozgałęzianie kabli w instalacjach niskiego napięcia. Są wodoszczelne, wytrzymałe mechanicznie i łatwe w montażu. Przykładem jest żywiczna mufa rozgałęźna Y.


Zastosowanie muf kablowych w energetyce

Mufy kablowe odgrywają kluczową rolę w systemach energetycznych, zapewniając:

• Bezpieczeństwo połączeń: Chronią przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych, takich jak wilgoć czy chemikalia.
• Niezawodność transmisji: Zapewniają ciągłość przewodzenia prądu, minimalizując ryzyko awarii.
• Elastyczność instalacji: Umożliwiają łączenie i rozgałęzianie kabli w różnych konfiguracjach, dostosowując się do specyficznych wymagań projektowych.

W ofercie EG System Sklep znajdują się mufy przelotowe, złącza, rozgałęźne oraz uszczelniacze, które spełniają wysokie standardy jakości i bezpieczeństwa.

Instrukcja montażu muf kablowych

Prawidłowy montaż mufy kablowej jest kluczowy dla jej funkcjonalności. Oto ogólne wskazówki:

1. Przygotowanie kabli: Oczyść i odpowiednio przytnij końce kabli, usuwając nadmiar izolacji.
2. Dobór złączek: Wybierz odpowiednie złączki kablowe, dostosowane do rodzaju i przekroju kabli. W EG System Sklep dostępne są różne typy złączek, w tym szybkozłączki samozaciskowe oraz złączki poliwęglanowe.
3. Aplikacja mufy: Zgodnie z instrukcją producenta, nałóż mufę na połączone kable, dbając o szczelność i odpowiednie uszczelnienie.
4. Testowanie połączenia: Po zakończeniu montażu przeprowadź testy elektryczne, aby upewnić się o prawidłowości połączenia.

Szczegółowe instrukcje montażu są dostępne w kartach katalogowych poszczególnych produktów na stronie EG System Sklep.

Sprawdź:

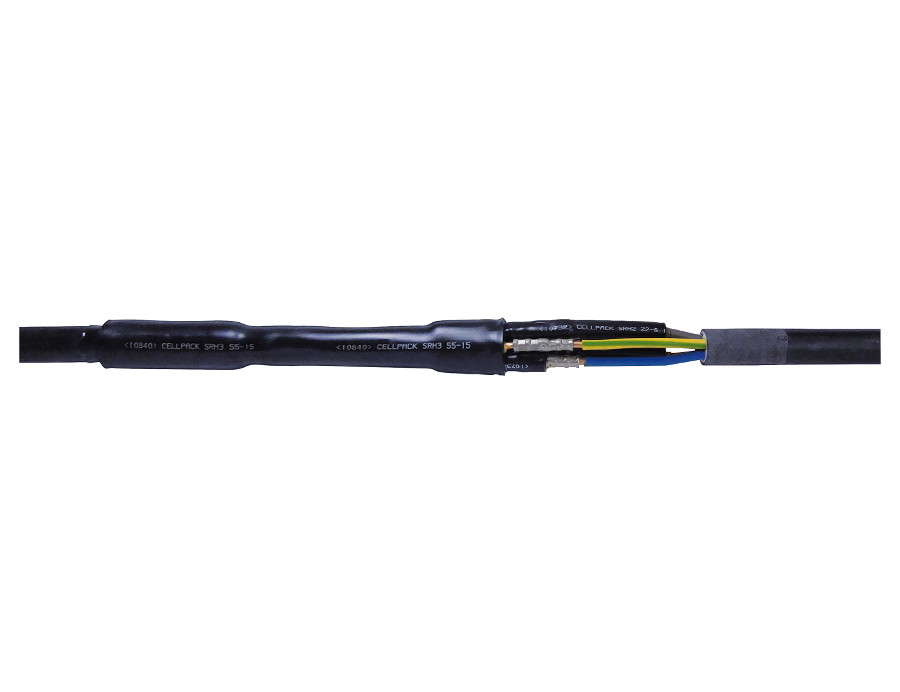

Mufa termokurczliwa przelotowa do kabli i przewodów energetycznych SMH5	Żywiczna mufa rozgałęźna Y	Żywiczna mufa przelotowa do kabli o małych przekrojach MR	Żywiczna mufa przelotowa M-Euroline

Jak wybrać mufę kablową?

Aby wybrać odpowiednią mufę kablową, należy wziąć pod uwagę: typ kabla i jego zastosowanie (napięcie, środowisko pracy, średnica), rodzaj mufy (przelotowa, rozgałęźna, końcowa, żelowa, termokurczliwa, zimnokurczliwa), warunki środowiskowe (wodoodporność, odporność na temperatury i chemikalia), sposób montażu (np. wymóg podgrzewania dla muf termokurczliwych), zgodność z normami (np. PN-EN). Warto zainwestować w produkt dopasowany do wymagań technicznych i warunków pracy, aby zapewnić trwałość i bezpieczeństwo instalacji.Oferta EG System Sklep obejmuje szeroki asortyment muf kablowych, dostosowanych do różnych potrzeb instalatorów.
